美制管接頭

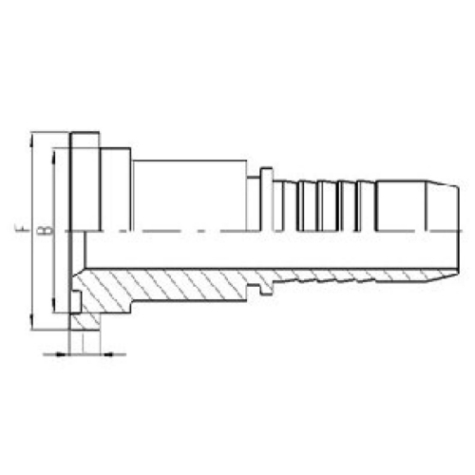

名稱：SAE法蘭3000PSI
詳細信息
SAE法蘭3000PSI的詳細介紹：
|
代 號
|
法蘭型號
|
膠 管 HOSE BORE
|
尺寸 DIMENSIONS
|
|||
|
PART NO.
|
FLANGE SIZE
|
公稱內徑DN
|
標號DASH
|
F
|
B
|
L
|
|
87311-08-08
|
1/2"
|
12
|
08
|
30.2
|
23.9
|
7
|
|
87311-12-08
|
3/4"
|
12
|
08
|
38.1
|
31.7
|
7
|
|
87311-12-12
|
3/4"
|
20
|
12
|
38.1
|
31.7
|
7
|
|
87311-12-16
|
3/4"
|
25
|
16
|
38.1
|
31.7
|
7
|
|
87311-16-12
|
1"
|
20
|
12
|
44.4
|
38
|
8.2
|
|
87311-16-16
|
1"
|
25
|
16
|
44.4
|
38
|
8.2
|
|
87311-16-20
|
1"
|
32
|
20
|
44.4
|
38
|
8.2
|
|
87311-20-16
|
1.1/4"
|
25
|
16
|
50.8
|
43.2
|
8.2
|
|
87311-20-20
|
1.1/4"
|
32
|
20
|
50.8
|
43.2
|
8.2
|
|
87311-24-20
|
1.1/2"
|
32
|
20
|
60.3
|
50.3
|
8.2
|
|
87311-24-24
|
1.1/2"
|
38
|
24
|
60.3
|
50.3
|
8.2
|
|
87311-32-24
|
2"
|
38
|
24
|
71.4
|
62.2
|
9.8
|
|
87311-32-32
|
2"
|
51
|
32
|
71.4
|
62.2
|
9.8
|
|
87311-32-40
|
2"
|
64
|
40
|
71.7
|
62.2
|
9.8
|
|
87311-40-40
|
2.1/2"
|
64
|
40
|
84.1
|
74.4
|
9.8
|
注： 1. 表中代號用于編織軟管； 2. 如需用于纏繞軟管代號改為87312-xx-xx；
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 87312 -xx-xx .
