美制過渡接頭

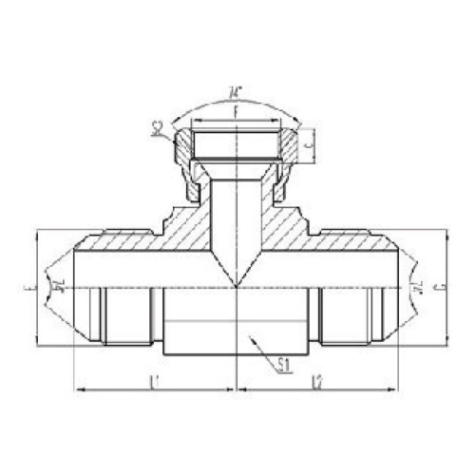

名稱：美制JIC螺紋74°錐面密封過渡接頭
詳細信息
美制JIC螺紋74°錐面密封過渡接頭的詳細介紹：
|
代 號
|
螺紋 THREAD
|
尺寸 DIMENSIONS
|
||||||
|
PART NO.
|
E
|
F
|
G
|
L1
|
L2
|
C
|
S1
|
S2
|
|
BJ-04
|
7/16"X20
|
7/16"X20
|
7/16"X20
|
24.5
|
24.5
|
9
|
11
|
15
|
|
BJ-05
|
1/2"X20
|
1/2"X20
|
1/2"X20
|
26.6
|
26.6
|
9.5
|
14
|
17
|
|
BJ-06
|
9/16"X18
|
9/16"X18
|
9/16"X18
|
26.9
|
26.9
|
10.5
|
14
|
19
|
|
BJ-08
|
3/4"X16
|
3/4"X16
|
3/4"X16
|
32
|
32
|
11
|
19
|
24
|
|
BJ-10
|
7/8"X14
|
7/8"X14
|
7/8"X14
|
37.8
|
37.8
|
14
|
22
|
27
|
|
BJ-12
|
1.1/16"X12
|
1.1/16"X12
|
1.1/16"X12
|
44.2
|
44.2
|
15
|
27
|
32
|
|
BJ-14
|
1.3/16"X12
|
1.3/16"X12
|
1.3/16"X12
|
47.5
|
47.5
|
15
|
30
|
36
|
|
BJ-16
|
1.5/16"X12
|
1.5/16"X12
|
1.5/16"X12
|
49
|
49
|
16
|
33
|
41
|
|
BJ-20
|
1.5/8"X12
|
1.5/8"X12
|
1.5/8"X12
|
55.5
|
55.5
|
17
|
41
|
50
|
|
BJ-24
|
1.7/8"X12
|
1.7/8"X12
|
1.7/8"X12
|
62.5
|
62.5
|
20
|
48
|
55
|
|
BJ-32
|
2.1/2"X12
|
2.1/2"X12
|
2.1/2"X12
|
78
|
78
|
24.5
|
63
|
75
|
注：螺母及襯套需另行訂貨。管子直徑D為公制時，配用螺母及襯套分別選用HNB200、HNB500。管子直徑為英制時，配用螺母及襯套分別選用HNB200、HNB300。
美制JIC螺紋74°錐面密封過渡接頭
